Η τιμή του SEER προσδιορίζεται σε συγκεκριμένες συνθήκες εξωτερικού περιβάλλοντος και θερμοκρασίας προσαγωγής και επιστροφής ψυκτικού μέσου. Η απόδοση των ψυκτών και αντλιών θερμότητας εξαρτάται επίσης και από την πηγή θερμότητας που αξιοποιούν για τη λειτουργία τους και μπορεί να είναι ο αέρας, το έδαφος, τα υπόγεια & επιφανειακά νερά, το θαλασσινό νερό, τα καυσαέρια κινητήρων (π.χ. Σ.Η.Θ.), η ηλιακή ενέργεια κ.ά.. Για τις τοπικές αερόψυκτες μονάδες αντλιών θερμότητας (διαιρούμενου ή ενιαίου τύπου), για τις οποίες δεν υπάρχουν διαθέσιμα στοιχεία, ο δείκτης αποδοτικότητας EER για του υπολογισμούς της ενεργειακής απόδοσης του προς επιθεώρηση κτηρίου λαμβάνεται: Τοπικές ή ημικεντρικές μονάδες απ’ευθείας εκτόνωσης με ψυχόμενο μέσο τον αέρα:

• SEER = 0,60 ∙ SEER_ΕΣ (αν πληρούν τον κανονισμό Ενεργειακής Επισήμανσης της ΕΕ 626/2011)
• SEER = EER για εξωτερική θερμοκρασία 35^oCκαι εσωτερική θερμοκρασία 26^oC για ΑΘ χωρίς σήμανση
• SEER = 1.7 για συστήματα εγκατεστημένα πριν το 1990 ή αν δεν είναι γνωστή η εγκατάσταση
• SEER = 2.2 για συστήματα εγκατεστημένα μεταξύ του 1990 και του 2000
• SEER = 2.5 για συστήματα εγκατεστημένα μετά το 2001.

Αντλίες θερμότητας με ψυχόμενο μέσο το νερό (P < 100kw):

• SEER = EER για εξωτερική θερμοκρασία 35^oC και θερμοκρασία προσαγόμενου ψυχόμενου μέσου 7οC για αερόψυκτη ΑΘ (ΕΝ 14511:2007)
• SEER = EER για θερμοκρασία γεωεναλλάκτη 15οC και θερμοκρασία προσαγόμενου ψυχόμενου μέσου 7οC για γεωθερμική ΑΘ
• SEER = 2.2 για συστήματα εγκατεστημένα πριν το 1990 ή αν δεν είναι γνωστή η εγκατάσταση
• SEER = 2.7 για συστήματα εγκατεστημένα μεταξύ του 1990 και του 2000
• SEER = 3.0 για συστήματα εγκατεστημένα μετά το 2001.

Αντλίες θερμότητας με ψυχόμενο μέσο το νερό (P > 100kw) ως προς τον έλεγχο υπερδιαστασιολόγησης:

• SEER/EER = a x Y^b (ως δύναμη) (Συντελεστή υπερδιαστασιολόγησης Υ για Screw πιν 4.5γ ΤΟΤΕΕ-20701-1)
• SEER/EER = a x ln(Y) + b (ως λογαριθμικός) (Συντελεστή υπερδιαστασιολόγησης Υ για Recipr,WCA,WCB πιν 4.5γ ΤΟΤΕΕ-20701-1)

Όπου:

• Screw : αερόψυκτος ψύκτης / Α.Θ με κοχλιωτό συμπιεστή και με δυνατότητα εκφόρτισης
• Scroll : αερόψυκτος ψύκτης / Α.Θ. με σπειροειδή συμπιεστή και με δυνατότητα εκφόρτισης
• Recipr: αερόψυκτος ψύκτης / Α.Θ με παλινδρομικό συμπιεστή χωρίς δυνατότητα εκφόρτισης
• WCA: υδρόψυκτος ψύκτης / Α.Θ χωρίς δυνατότητα εκφόρτισης (χαμηλής απόδοσης)
• WCΒ: υδρόψυκτος ψύκτης / Α.Θ με δυνατότητα εκφόρτισης (υψηλής απόδοσης)

,όπου ο όρος «εκφρότιση» (unloading) εκφράζει την δυνατότητα του συμπιεστή να προσαρμόζεται στο ψυκτικό μερικό φορτίο είτε με ρύθμιση στροφών (inverter) είτε με στραγγαλισμό τής ροής του ψυκτικού μέσου υπό αέρια μορφή εις την είσοδο του συμπιεστή.
και
Ο συντελεστής υπερδιαστασιολόγησης Υ ορίζεται ως λόγος της εγκατεστημένης ονομαστικής ψυκτικής ικανότητας της κεντρικής ψυκτικής εγκατάστασης ως προς τα ανωτέρω υπολογιζόμενα ψυκτικά φορτία σχεδιασμού (Pgen) όπου Υ>=1.

#	Θερμική ή ψυκτική ισχύς δικτύου διανομής [kW]	Μόνωση κτηρίου αναφοράς [%]	Μόνωση ίση με την ακτίνα σωλήνων [%]	Ανεπαρκής μόνωση [%]	Χωρίς μόνωση [%]	Μόνωση κτηρίου αναφοράς [%]	Μόνωση ίση με την ακτίνα σωλήνων [%]	Ανεπαρκής μόνωση [%]	Χωρίς μόνωση [%]
-	Θερμική ή ψυκτική ισχύς δικτύου διανομής [kW]	Διέλευση σε εσωτερικούς χώρους ή/και 20% σε εξωτερικούς χώρους				Διέλευση > 20% σε εξωτερικούς χώρους

#	Τύπος τερματικής μονάδας	nem

#	Τύπος τερματικής μονάδας	fim

#	Τύπος τερματικής μονάδας	fhydr

Κάθε μονάδα παραγωγής ψυκτικής ενέργειας καλύπτει μέρος ή το σύνολο του απαιτούμενου ψυκτικού φορτίου της εκάστοτε θερμικής ζώνης. Όταν το απαιτούμενο ψυκτικό φορτίο για μια θερμική ζώνη καλύπτεται με περισσότερες από μία μονάδες παραγωγής ψύξης (εκτός των εφεδρικών), το ποσοστό κάλυψης του φορτίου ανά μονάδα ψύξης κατανέμεται βάσει της αποδιδόμενης ψυκτικής ισχύος του εκάστοτε συστήματος παραγωγής ψύξης.

Ιδιαίτερα για τα συστήματα ψύξης των κτηρίων κατοικίας, το ποσοστό κάλυψης του συνολικού ψυκτικού φορτίου μπορεί να περιοριστεί μέχρι και 50%, όπως και στο κτήριο αναφοράς. Διευκρινίζεται ωστόσο, πως ακόμη και για τα κτήρια κατοικιών, όταν το σύστημα ψύξης καλύπτει τμήμα του κτηρίου μεγαλύτερο από 50% και είναι κεντρικό χωρίς δυνατότητα κάλυψης μερικών μόνο χώρων, τότε το συνολικό ποσοστό κάλυψης θα πρέπει να αντιστοιχεί στην πραγματικότητα και όχι να περιορίζεται στο 50% (π.χ. κεντρική καναλάτη μονάδα που λειτουργεί ενιαία για όλη την κατοικία με κάλυψη 70%, θα πρέπει να αξιολογηθεί με ποσοστό κάλυψης στους υπολογισμούς 70%).

#	Τύπος	Θερμικές απώλειες	Πλευρικές απώλειες - Τοποθέτηση εσωτερικά	Πλευρικές απώλειες - Τοποθέτηση εξωτερικά
-	Τύπος	Θερμικές απώλειες	Πλευρικές απώλειες

#	Πόλη	Απλός (15o)	Απλός (45o)	Απλός (65o)	Επιλεκτικός (15o)	Επιλεκτικός (45o)	Επιλεκτικός (65o)	Κενού (15o)	Κενού (45o)	Κενού (65o)

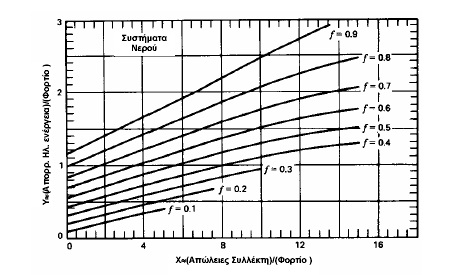

Η μέθοδος των καμπυλών f είναι μία προσεγγιστική μέθοδος υπολογισμού της μηνιαίας και της ετήσιας θερμικής απόδοσης ενεργητικών ηλιακών συστημάτων υπολογίζοντας το ποσοστό του ολικού θερμικού φορτίου που θα καλυφθεί από την ηλιακή ενέργεια.
Η βασική παράμετρος είναι η επιφάνεια των συλλεκτών ενώ δευτερεύουσες ο τύπος του συλλέκτη, η δυνατότητα αποθήκευσης, ο ρυθμός ροής μάζας και το μέγεθος των εναλλακτών που χρησιμοποιούνται στην πλευρά του συλλέκτη και του φορτίου.
Υπολογίζεται μέσω των συντελεστών "X" και "Y" από τη σχέση:

f = 1.029Y - 0.065X - 0.245Y² + 0.0018X² + 0.0215Y³
,όπου:

Ο συντελεστής Χ εκφράζει το ποσό των ενεργειακών απωλειών προς το συνολικό θερμικό φορτίο του μήνα και υπολογίζεται ως:
X=(A_c/L) F_R U_L (F^'_R/F_R) (T_αναφ-T_a) Δt k₁ k₂
Ο συντελεστής Υ εκφράζει το ποσό της ενέργειας που μπορεί να αξιοποιήσει ο ηλιακός συλλέκτης προς το συνολικό θερμικό φορτίο του μήνα και υπολογίζεται ως:
Υ=(A_c/L) F_R (τα)_n (F^'_R/F_R) (τα/(τα)_n) H_β k₃
,όπου:

• A_c: Επιφάνεια ηλιακών συλεκτών (m²)
• L: Μέσο μηνιαίο φορτίο (J) για την παραγωγή ΖΝΧ ή/και θέρμανση χώρων το οποίο υπολογίζεται από τη σχέση:
  L_ΖΝΧ=N HK_ΖΝΧ ρ C_p (T_ΖΝΧ-Τ_Κ)
  ,όπου:

  • Ν: Αριθμός ημερών εκάστοτε μήνα
  • HK_ΖΝΧ: Μέση ημερήσια κατανάλωση ζεστού νερού (l/ημέρα) σύμφωνα με την ΤΟΤΕΕ-20701-1/2012
  • ρ: Πυκνότητα νερού (περίπου 1Kg/l αν και μεταβάλλεται με την Τ)
  • C_p: Ειδική θερμότητα νερού (419KJ/Kg/^oC)
  • Τ_ΖΝΧ: Επιθυμητή θερμοκρασία ζεστού νερού (^oC) σύμφωνα με ΤΟΤΕΕ-20701-1
  • Τ_κ: Θερμοκρασία νερού δικτύου (^oC) σύμφωνα με ΤΟΤΕΕ-20701-3

  L_Θ=24 3600 (U A) DD k
  ,όπου:

  • (U A): Το γινόμενο του συντελεστή θερμοπερατότητας U επί το εμβαδό της επιφάνειας του κελύφους (W/^oC
  • DD: Βαθμοημέρες θέρμανσης του κάθε μήνα με βάση την επιθυμητή θερμοκρασία θέρμανσης χώρων (^oC ημέρα)
  • k: Συντελεστής λειτουργίας του κτιρίου (Για 24ωρη λειτουργία k=1, για διακοπτόμενη k<1)
• F_R,U_L,F_R,(τα)_n: Χαρακτηριστικά μεγέθη του συλλέκτη. Δίνονται από τον κατασκευαστή ή από τον παρακάτω πίνακα
• F^'_R/F_R: Διορθωτικό συντελεστής συλλέκτη - εναλλάκτη σε περίπτωση που παρεμβάλεται τέτοιος. Συνήθης τιμή 0.80-0.95
• T_αναφ: Θερμοκρασία αναφοράς (100^oC)
• T_a: Μέση μηνιαία θερμοκρασία κατά τη διάρκεια της ημέρας (^oC) σύμφωνα με την ΤΟΤΕΕ-20701-3
• Δt: Χρονική περίοδος κάθε μήνα (s)
• τα/(τα)_n: Διορθωτικός συντελεστής λόγω της θέσης του συλλέκτη και της εποχής του έτους που ορίζεται ως το πηλίκο του γινομένου της μέσης μηνιαίας τιμής της διαπερατότητας "τ" και απορροφήτικότητας "α" προς την αντίστοιχη τιμή με δείκτη "n" που αναφέρεται σε επίπεδο κάθετο στις ακτίνες του ηλίου και υπολογίζεται ως:

  • τα/(τα)_n= 1 - 0.0044θ + 0.00022θ² - 3.31*10^-6θ³ (Μονό τζάμι)
  • τα/(τα)_n= 0.99065 - 0.000567θ + 8.2488*10^-5 θ² - 2.26787*10^-6θ³ (Διπλό τζάμι)
  • τα/(τα)_n= 0.99 (Χωρίς κάλυμμα και κενού)
• H_β: Μέση μηνιαία ηλιακή ακτινοβολία που προσπίπτει στο επίπεδο του συλλέκτη ανά μονάδα επιφάνειας (J/m²/μήνα)
• k₁: Διορθωτικός συντελεστής χωρητικότητας δεξαμενής αποθήκευσης. Ισχύει κ₁=1 για 75l/m². Σε άλλη χωρητικότητα: κ₁=(75/Μ)^0.25, όπου Μ: ο ανηγμένος όγκος της δεξαμενής ανά τετραγωνικό μέτρο συλλεκτικής επιφάνειας (l/m²
• k₂: Διορθωτικός συντελεστής ζεστού νερού. Εάν το φορτίο για ΖΝΧ πολύ μικρό σε σχέση με το θερμικό φορτίο για θέρμανση τότε ισούται με 1. Αλλιώς:
  k₂=(11.6 + 1.18Τ_ΖΝΧ + 3.86T_k - 2.32T_a) / (100-T_a), οπου:
  • Τ_α: Μέση μηνιαία θερμοκρασία περιβάλλοντος
  • Τ_ΖΝΧ: Επιθυμητή θερμοκρασία ζεστού νερού
  • Τ_κ: Θερμοκρασία νερού δικτύου
• k₃: Διορθωτικός συντελεστής για τον εναλλάκτη θερμότητας φορτίου. Για παραγωγή ΖΝΧ χωρίς παρεμβολή εναλλάκτη ισούται με 1.

Αντιπροσωπευτικές τιμές για τις παραμέτρους απόδοσης διάφορων τύπων ηλιακών συλλεκτών

Περιγραφή ηλιακού συλλέκτη νερού	Fr(τα)n	FrUL (W/m2.oC)
Μαύρο χρώμα, 1 υαλοπίνακας	0.82	7.5
Μαύρο χρώμα, 2 υαλοπίνακες ή επιλεκτική επιφάνεια με 1 υαλοπίνακα	0.75	5
Σωλήνες κενού-αέρος	0.57	1.82
Απλός συλλέκτης (πλαστικοί σωλήνες) χωρίς κάλυμμα και μόνωση (ταχύτητα ανέμου 2.2m/s)	0.86	21.5

#	Κατηγορία χώρου	Χώρος	Lux

Δείτε τρισδιάστατη υλοποίηση ΕΔΩ.

#	Τύπος	Φωτεινή δραστικότητα [lm/W] min	Φωτεινή δραστικότητα [lm/W] max

#	Τύπος	Πυκνότητα ισχύος /100lux [W/m2/100lx]

#	Τύπος	Fd

#	Συστήματα	Fo

Η θερμότητα φωτισμού που παραμένει στη ζώνη είναι το ποσοστό της θερμότητας που εκπέμπεται από το σύστημα φωτισμού, το οποίο δεν απομακρύνεται άμεσα μέσω συστήματος τεχνητού εξαερισμού. Όταν απομακρύνεται όλη η θερμότητα από το χώρο, ο συντελεστής παίρνει τιμή ίση με το μηδέν (0), ενώ όταν δεν προβλέπεται καμία απομάκρυνση της θερμότητας από τη ζώνη ο συντελεστής ισούται με τη μονάδα (1). Σε περίπτωση ύπαρξης συστήματος απομάκρυνσης της θερμότητας που εκλύεται από τα φωτιστικά, για τους υπολογισμούς λαμβάνεται τιμή ίση με 0,4.

Ο δείκτης ύπαρξης συστήματος φωτισμού ασφαλείας είναι μια τυπική τιμή κατανάλωσης ενέργειας. Σε περίπτωση ύπαρξης συστήματος φωτισμού ασφαλείας και σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 15193:2008, λαμβάνεται για τους υπολογισμούς τιμή ίση με 1 kWh/(m2.έτος). Το κτήριο αναφοράς διαθέτει σύστημα ασφαλείας φωτισμού.

Ο δείκτης ύπαρξης εφεδρικού συστήματος για φωτισμό, είναι μια τυπική τιμή κατανάλωσης ενέργειας. Σε περίπτωση ύπαρξης συστήματος φωτισμού εφεδρείας και σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 15193:2008, λαμβάνεται για τους υπολογισμούς τιμή ίση με 5 kWh/(m2.έτος). Το κτήριο αναφοράς για τα κτήρια υγείας και κοινωνικής πρόνοιας καθώς και προσωρινής διαμονής διαθέτει σύστημα εφεδρείας.

#	Χρήση χώρου	Em Μέση ένταση φωτισμού [lx]	Επίπεδο αναφοράς μέτρησης [m]	Δείκτης θάμβωσης UGR[-]	Ομοιομορφία φωτισμού Uo min/av [-]

Παράμετρος

1. Ποσοστό ανακυκλοφορίας του αέρα R (%)

Παράμετρος

1. Συντελεστής ανάκτησης θερμότητας n_{he_total} (-)
